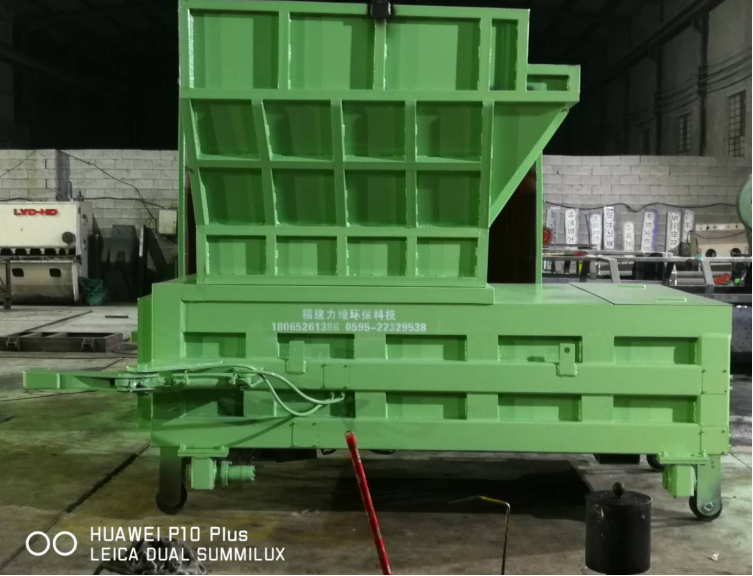

水平式垃圾压缩机

水平式垃圾压缩转运站是我公司新开发的采用活塞式压缩机的系列转运站，该设备通过主压缩腔将垃圾压进车箱，垃圾中70%的水分被挤压出来(垃圾重量将减轻20%),然后通过污水收集系统排放到城市污水处理系统中；这样相对干燥的垃圾在转运过程中制止了污水滴漏污染道路的现象；车箱与底盘、压缩机的接合、分离均采用我公司成熟的专利技术…

水平式垃圾压缩转运站是我公司新开发的采用活塞式压缩机的系列转运站，该设备通过主压缩腔将垃圾压进车箱，垃圾中70%的水分被挤压出来(垃圾重量将减轻20%),然后通过污水收集系统排放到城市污水处理系统中；这样相对干燥的垃圾在转运过程中制止了污水滴漏污染道路的现象；车箱与底盘、压缩机的接合、分离均采用我公司成熟的专利技术。

水平式垃圾压缩转运站新颖性、实用性、可靠性突出，外形协调美观，可全自动操作，操作简单，维修方便，性能好，价格优，兼容性强，是城市化地区生活垃圾集中定点压缩转运的选择。

水平式压缩主要设备组成及技术参数:

主压缩装置

1）主压缩装置由主推头、主压缩腔、液压油缸等组成.

特点：

（1）主推头采用高质量合金钢型材及多种厚度高质量钢板制造，保证其有足够的强度、刚度，主压缩腔内贴高质量进口耐磨钢板，有很好的耐磨性。

（2）主推头采用特殊滑槽导向技术，确保推头在主压缩腔内运行平稳。

（3）所有金属构件通过喷丸表面强化处理，漆膜附着力强，与垃圾接触表面涂二渡耐腐蚀底漆及面漆，有很好的耐腐蚀能力。

（4）设备动力来自于液压动力站，可采用全自动电器化可视操控，亦可根据需要点动操作，确保所需的每一步骤都能实现。

（5）装置顶部及后部采用可拆卸式盖板，方便维修保养。

主要技术参数：

每循环工作时间：60秒

装箱推力：≥43吨（可调）

垃圾压缩比：1：2.5

主压缩腔容积：≥3.5米3

理论压装能力：≥50吨/小时

2)移动架

将垃圾压缩箱拉至与压缩机对接位置；当垃圾已经装满垃圾压缩箱时，锁钩脱离，移动塔推出，垃圾压缩箱离开对接位置。当满载的垃圾压缩箱需要运走，汽车底盘进入对接位置，伸出钩臂，将车箱拉上底盘，垃圾压缩箱和汽车底盘连接。

特点：

（1）专用的移动塔使车箱与压缩机的分离、接合变得轻松自如。

主要技术参数：

移箱能力：≥50吨

移动塔移动距离：200mm

外形尺寸（长×宽×高）（mm）：

3780×2015×4120

3）垃圾压缩箱

垃圾压缩箱由箱体、卸料推板、翻转门、闸门等组成.

特点：

（1）垃圾压缩箱支撑梁采用高质量钢材成型制作，箱体为三段弧形截面，外部没有筋条，外 形线条流畅，美观大方，结构受力合理；

（2）垃圾压缩箱表面经喷丸处理，表层强度高，漆膜附着力强，牢固美观；

（3）重量分布合理，外观造型美观；

（4）垃圾压缩箱防水、防锈，使用寿命长；

（5）垃圾压缩箱采用全封闭式结构，并设有集水机构及污水箱，能有效防止运输过程中污水沿途撤漏，拒绝二次污染。

主要技术参数：

垃圾箱体容积（m3）：12

卸料循环时间（s）：≤50

翻转门举升时间（s）：≤15

翻转门降落时间（s）：≤15

箱体材质：16Mn钢板，厚度：4mm

4）液压系统：

水平式垃圾压缩机液压系统主要由电动机、高性能低噪音双联叶片泵、控制集成块（油路块）、快换接头、压力继电器、油箱总成、油缸等液压元件组成。特点如下：

（A）高性能低噪音双联叶片泵采用日本油研公司进口元件；

（B）控制集成块（油路块）使用的主要元器件：电磁溢流阀、电磁换向阀、调速阀等。

（C）快换接头采用国内大厂家高质量产品。

（D）液压系统中设置有油压、油温、油量等参数的显示仪表，并具有相应的保护装置及报警装置。

（E）液压油缸的所有密封件采用国内大厂家高质量产品，以保证其有较长的工作寿命

主要技术参数为：

系统工作压力＝21Mpa

电动机功率＝10KW

额定转速＝1000转/分

5）电气系统：

采用PLC可编程控制器为控制核心，同时采用10.4寸高亮度TFT真彩液晶触摸屏（即嵌入式一体化工控机）进行监控操作，可以存储数据和报警信息。主要元器件采用松下、施耐德、北京昆仑通态自动化软件科技有限公司等元器件，以确保设备的性能及工作寿命。

1、电气系统主要采用手动控制、自动控制方式，便于操作。

2、操作动作间设有互锁功能，避免误动作。

3、电气系统具有可视化故障报警提示、动作监控以及故障报警指示灯

4、嵌入式一体化工控机可以记录报警信息，实时压缩次数显示，具有压缩报满声光指示。

主要技术参数为：

电源额定电压：380V

电源额定电流：200A

控制额定电源：380V220V（交流）24V（直流）

防水性能：IP≥55
